L'Hostellerie à la bonne truite
En général dans l'environnement d'une gare se trouve un
hôtel. Hachimette ne déroge pas à la règle malgré la petitesse de la commune.
Je me suis amusé à faire quelques captures d'écran avec
Google Maps et redresser les perspectives avec un logiciel de retouche d'image.
J'ai ensuite intégré et mis à l'échelle cette image dans mon logiciel de dessin
en prenant des références connues comme la hauteur d’une porte ou d’une fenêtre
et en avant l'aventure graphique.
Une petite vue de détail sous un autre angle
Avec cette vue on voit le bâtiment voyageur actuel de la
gare de Hachimette, c'est le bâtiment bleu au fond à gauche avec une boite à
tonnerre stationnée devant. Ce BV fait aujourd'hui Office de Tourisme.
Et la conception en 3d du bâtiment.
Retour à l’atelier.
Le travail de découpe est confié au ploter de découpe Craftrobo, c’est même le chalenge de ce
bâtiment, le concevoir essentiellement avec cet outil. Plusieurs couches de
Canson© Bristol 224gr sont empilées pour faire la rigidité des murs et une
couche de Mi-teinte Canson© fera office de crépis. Le nom de l'hôtel y est
directement imprimé. Le tout est encollé. Sur un premier essai j'ai fait un encollage
avec de la colle en bombe 3M rouge, mais le calage est délicat à réaliser. Je
me suis retourné vers un encollage a la colle blanche, mais ça gondole un peut,
il faut faire un séchage entre deux plaques de verre.
Les ouvertures sont réalisées en caisson et le cadre des
vitrages ainsi que le rhodoïd en clipsés dans les caissons. Cela donne
l’épaisseur des murs et comme rien n’est collé le tout restera bien en place et
pourra se dilater en fonction des différentes matières.
La Craftrobo ne coupe pas le carton, mais elle peut
servir au traçage. J’ai, pour mon hôtel un escalier en arc de cercle à
réaliser. Je me suis servi de la
Crafrobo pour réaliser des gabarits de traçage sur du papier adhésif qui me permettent de reporter le dessin sur le
carton de calendrier qui une fois découpé, pelé et assemblé me fait un bel
escalier.
Ça y est, les couvreurs sont passés, quel chantier. C’est
un travail long mais payant. Les tuiles plates sont découpées dans du Canson
grain C © par bandes qui sont encollées en quinconce sur le support. Une
première couche d’un rouge anglais y est appliquée, puis un bon tiers des
tuiles sont reprises individuellement avec une teinte complémentaire.
Les tuiles faîtières sont moulées en résine…
…ainsi que les plaques de tuiles mécaniques sur les autres
bâtiments, le toit de la remise est réalisé sur le même principe que le toit de
l’hôtel sauf qu’il s’agit d’une couverture en fibrociment.
Je peux enfin passer aux finitions et détaillages et mes
bâtiments seront prêts à intégrer le décor ou plutôt le décor pourra enfin se
construire au tour des bâtiments.
mercredi 26 mai 2010
Les voitures 2 essieux de la C.V.K. (partie 2)
Préparation
du châssis, bien ébavurer la fonderie métal blanc car il subsiste pas
mal de résidus de moulage et percer les trous pré-marqués pour les
marches-pieds qui seront monté à la fin pour ne pas les tordre inutilement.
Passons aux
supports d’essieux. L’ensemble est constitué de trois pièces en fonderie très
fines et des quatre supports de freins. Un ensemble ressort boite est brasé sur
la bâti ainsi que les deux supports de frein, il faut bien chauffer, car même
ces petites pièces demandent beaucoup d’inertie de chauffe et les 80 watts du
fer sont biens nécessaires.
L’autre
ensemble ressort boite d’essieux est assemblé par vis afin de pouvoir
emprisonner l’axe d’essieux, de ce fait les supports de freins seront posés au
montage final et après peinture.
Il faut
ajuster les supports d'essieux dans le châssis, un petit coup de lime plate et
le tour est joué. Un des supports sera collé et l'autre reste oscillant. Les
marches pieds sont mis en place et collés.

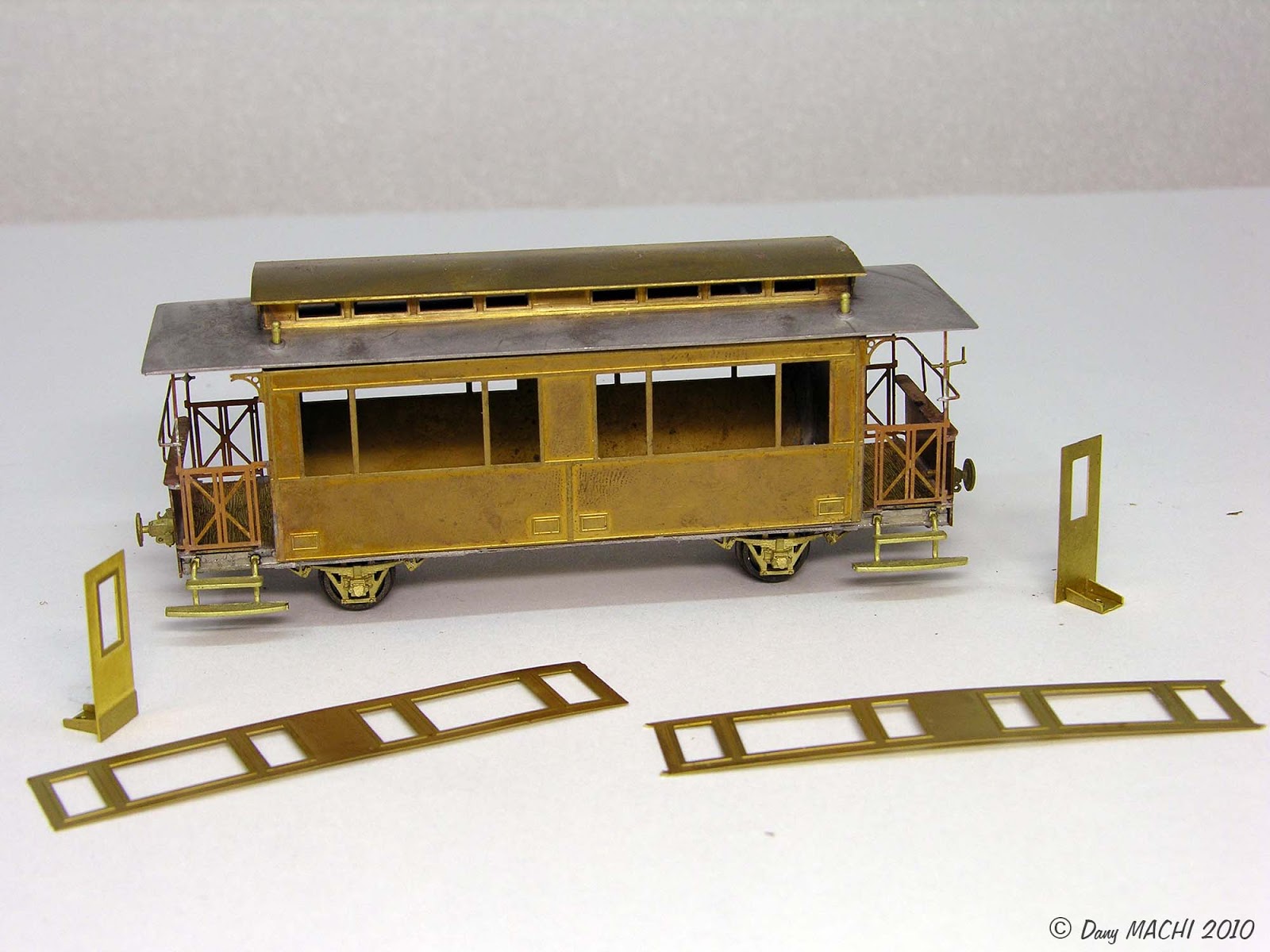

Les sous
ensembles sont posés à blanc et attendront la peinture. Les encadrements de
fenêtres et de portes sont sur une gravure à part ce qui simplifiera la mise en
peinture finale. Pas besoin de pinceau à repique pour cette finition, une bonne
idée à retenir.
Voilà un
petit kit sympa qui demande quelques petites heures de travail, un kit de
dimanche après-midi pluvieux. La grosse difficulté, pour certains sera la
barrière linguistique, mais un monteur habitué pourra se passer du texte et se
servir uniquement du plan, il n’y a pas de pièges, il faut bien réfléchir lors
du montage des gardes fous et comprendre l’assemblage des supports d’essieux.
Les trois
voitures sont prêtes à rejoindre l'atelier de peinture. Après un bon décapage
et séchage, passage d'apprêt et peinture.
Pour ceux qui
désireraient monter ces engins, contrairement à la notice il vaut mieux monter
la commande de frein avant de monter le garde fou sur la plate forme. Cela
devient impossible à braser de l'intérieur.
L’aménagement
intérieur est fait avec du Bristol© 224 gr/m². Les pièces des banquettes sont
dessinées avec un logiciel de dessin et découpées au ploter Craftrobo. L’assise
est mise en forme sur une queue de foret. Le tout est assemblé à la colle
blanche et sera peint en brun clair.
